Дроссель в электронике: от простого компонента до ключевого элемента схемы

Сталкивались ли вы с мерцанием люминесцентной лампы, тихим гудением блока питания или помехами в аудиосисте х? За всеми этими, на первый взгляд, разными явлениями часто стоит один и тот же скромный, но незаменимый радиокомпонент — дроссель. Чтобы понять его важность в современной электронике, от бытовых приборов до сложнейшего промышленного оборудования, необходимо разобраться в его устройстве и принципах работы. Подробную информацию о разнообразии и характеристиках этих компонентов можно найти на https://radaelectron.ru, а мы погрузимся в теорию и практику их применения.

Что такое дроссель и как он работает?

Если говорить просто, дроссель (от нем. Drossel — «душить», «ограничивать») — это катушка индуктивности, предназначенная для подавления или ограничения переменных составляющих электрического тока в цепи. Конструктивно он представляет собой витки изолированного провода, намотанные на каркас. Этот каркас может быть полым (воздушный сердечник) или содержать внутри себя сердечник (магнитопровод) из ферромагнитного материала, например, феррита или специальной электротехнической стали.

Принцип действия: магия электромагнитной индукции

В основе работы любого дросселя лежит явление электромагнитной индукции. Когда через катушку протекает электрический ток, вокруг нее создается магнитное поле. Если сила тока или его направление начинают меняться (что характерно для переменного тока), магнитное поле также изменяется. Это изменяющееся поле, в свою очередь, наводит в витках самой катушки электродвижущую силу (ЭДС) самоиндукции.

Ключевой момент заключается в том, что ЭДС самоиндукции, согласно правилу Ленца, всегда направлена так, чтобы противодействовать причине, ее вызвавшей. То есть, она мешает току изменяться.

Можно провести простую аналогию с механикой. Представьте тяжелый маховик: его трудно раскрутить с места, так как он сопротивляется увеличению скорости (инерция). Но когда он уже вращается, его так же трудно остановить — он стремится поддержать вращение. Дроссель — это своего рода «маховик» для электрического тока. Он сопротивляется резкому нарастанию тока и не дает ему мгновенно исчезнуть, сглаживая все пульсации и скачки.

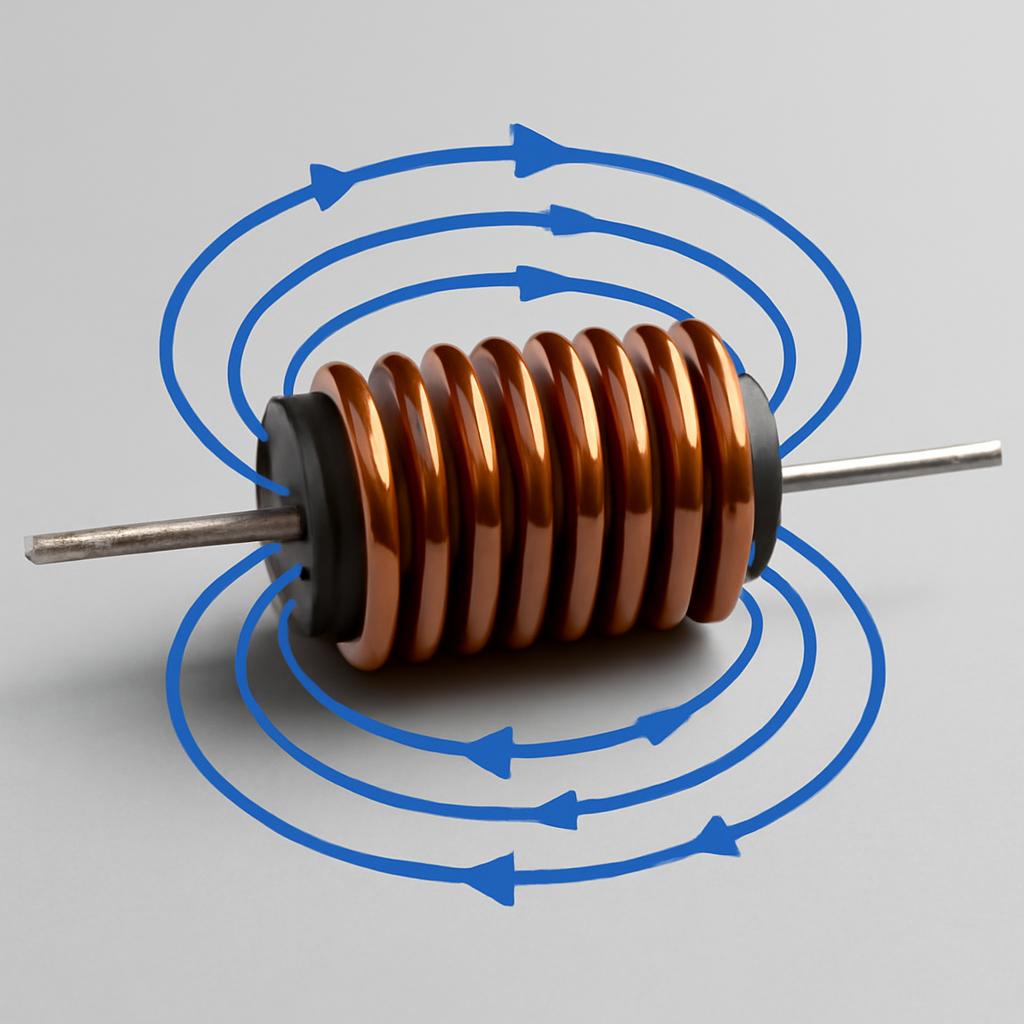

Дроссель создает магнитное поле, которое противодействует любым изменениям протекающего через него тока.

Зависимость от частоты: ключ к фильтрации

Это свойство «инертности» проявляется по-разному для токов разного типа. Для постоянного тока (DC), который не меняет своего значения и направления, дроссель после короткого переходного процесса становится просто проводником с небольшим активным сопротивлением. Он практически не оказывает ему противодействия.

Совсем другая картина наблюдается с переменным током (AC). Поскольку переменный ток постоянно меняет свое значение и направление, дроссель непрерывно «сопротивляется» этим изменениям. Это сопротивление называется реактивным или индуктивным. Важнейшая особенность заключается в том, что величина этого сопротивления напрямую зависит от частоты тока: чем выше частота, тем сильнее дроссель «душит» ток.

Именно способность дросселя по-разному реагировать на токи разных частот делает его незаменимым элементом для создания всевозможных электрических фильтров.

Он легко пропускает постоянный ток и низкочастотные сигналы, но создает значительное препятствие для высокочастотных составляющих и помех. Это позволяет «очищать» напряжение питания от шумов, разделять сигналы в аудиотехнике и выполнять множество других полезных функций.

Роль сердечника: усилитель и концентратор

Для усиления эффекта индуктивности и концентрации магнитного поля часто используются сердечники из ферромагнитных материалов. Сердечник многократно увеличивает индуктивность катушки при тех же размерах, что позволяет создавать компактные и эффективные дроссели. Выбор материала сердечника критически важен и зависит от рабочего диапазона частот и силы тока:

• Ферритовые сердечники используются в высокочастотных цепях (импульсные блоки питания, радиоаппаратура), так как они имеют малые потери на высоких частотах.
• Сердечники из электротехнической стали (трансформаторное железо) применяются в низкочастотных силовых цепях (например, в фильтрах блоков питания, работающих от сети 50/60 Гц), где требуется высокая индуктивность для работы с большими токами.
• Воздушные сердечники (бескаркасные или на диэлектрическом каркасе) применяются в самых высокочастотных цепях, где важна стабильность параметров и минимальные искажения, а большая индуктивность не требуется.

Основные виды дросселей и сферы их применения

Теперь, когда мы разобрались с принципом работы, давайте рассмотрим, какие бывают дроссели и где именно они находят свое применение. Классификация этих компонентов весьма обширна и может основываться на различных параметрах: назначении, диапазоне рабочих частот, конструктивном исполнении и типе сердечника.

Не существует универсального дросселя на все случаи жизни. Выбор конкретного типа всегда диктуется задачами, которые он должен решать в электронной схеме.

Дроссели по назначению

В зависимости от выполняемой функции, дроссели можно условно разделить на несколько больших групп. Каждая группа имеет свои особенности и требования к параметрам.

1. Сглаживающие дроссели (фильтры). Это, пожалуй, самая распространенная категория. Их основная задача — сглаживать пульсации выпрямленного напряжения в блоках питания. После диодного моста ток имеет сильно пульсирующий характер, и дроссель, включенный последовательно с нагрузкой, эффективно подавляет переменную составляющую, пропуская к потребителю только постоянную.
2. Дроссели накопления (накопительные). Используются в импульсных преобразователях напряжения (DC-DC конвертерах). В течение одной части такта они накапливают энергию в своем магнитном поле, а в течение другой — отдают ее в нагрузку. Это ключевой принцип работы повышающих, понижающих и инвертирующих преобразователей.
3. Синфазные дроссели (Common Mode Choke). Это особый тип, имеющий две одинаковые обмотки, намотанные на общем сердечнике. Они предназначены для подавления синфазных помех — шумов, которые действуют на оба провода (например, «фаза» и «ноль» или «+ » и «-«) одновременно. Такие дроссели являются неотъемлемой частью сетевых фильтров (EMI-фильтров) во всей современной аппаратуре.
4. Балластные дроссели. Исторически широко применялись для запуска и ограничения тока в люминесцентных и других газоразрядных лампах. При запуске дроссель создавал высоковольтный импульс для поджига газа в лампе, а в рабочем режиме ограничивал ток через нее до безопасного уровня.
5. Высокочастотные дроссели (ВЧ). Применяются в радиопередающей и радиоприемной аппаратуре для развязки цепей по высокой частоте, в колебательных контурах и фильтрах для выделения или подавления сигналов определенной частоты.

Распределение областей применения дросселей в современной электронике.

Классификация по рабочим частотам

Как мы уже выяснили, частота — ключевой параметр для дросселя. Поэтому их также делят на низкочастотные и высокочастотные.

• Низкочастотные (НЧ) дроссели. Рассчитаны на работу с частотами от десятков герц до нескольких килогерц. Обычно они имеют массивный сердечник из электротехнической стали, толстый обмоточный провод и, как следствие, большие габариты и вес. Типичный пример — дроссель в блоке питания лампового усилителя или в старом сварочном аппарате.
• Высокочастотные (ВЧ) дроссели. Работают в диапазоне от десятков килогерц до сотен мегагерц и даже гигагерц. Они компактны, используют ферритовые, карбонильные или воздушные сердечники. Их можно встретить в любом импульсном блоке питания, на материнской плате компьютера, в мобильном телефоне и радиостанции.

Разница в конструкции и материалах между НЧ и ВЧ дросселями колоссальна, и они абсолютно невзаимозаменяемы. Попытка использовать низкочастотный дроссель в высокочастотной цепи приведет к огромным потерям энергии на перемагничивание сердечника и его перегреву, а ВЧ-дроссель в силовой НЧ-цепи просто сгорит из-за недостаточного сечения провода и насыщения сердечника.

Как выбрать правильный дроссель: ключевые параметры и советы экспертов

Выбор подходящего дросселя — задача не менее важная, чем выбор микроконтроллера или транзистора. Неправильно подобранный компонент может не только не выполнять свою функцию, но и стать причиной нестабильной работы, перегрева, появления помех и даже выхода из строя всего устройства. Чтобы избежать подобных проблем, необходимо ориентироваться в основных технических характеристиках дросселей и понимать, как они влияют на работу схемы.

Основные технические характеристики

При выборе дросселя инженеры и радиолюбители оперируют несколькими ключевыми параметрами, которые всегда указываются в технической документации (datasheet) производителя.

1. индуктивность (l)

Это главный параметр, определяющий способность дросселя накапливать энергию в магнитном поле и противодействовать переменному току. Измеряется в Генри (Гн), но на практике чаще используются дольные единицы: миллигенри (мГн), микрогенри (мкГн) и наногенри (нГн). Необходимое значение индуктивности рассчитывается исходя из требований схемы: рабочей частоты, допустимого уровня пульсаций тока, времени накопления энергии и т.д. Распространенная ошибка — считать, что «чем больше индуктивность, тем лучше». Чрезмерно большая индуктивность может привести к замедлению реакции схемы, увеличению габаритов и стоимости, а также к насыщению сердечника при меньших токах.

2. номинальный ток и ток насыщения (i_rated и i_sat)

Это два критически важных параметра, связанных с током, и их часто путают.

• Номинальный ток (Rated Current, I_rated) — это максимальный постоянный ток, который может протекать через дроссель без его перегрева сверх допустимой температуры. Он определяется в основном толщиной обмоточного провода и его тепловым сопротивлением. Превышение этого тока ведет к перегреву и разрушению изоляции провода.
• Ток насыщения (Saturation Current, I_sat) — это ток, при котором индуктивность дросселя падает на определенную величину (например, на 20-30%) от своего номинального значения. Это происходит из-за того, что ферромагнитный сердечник «насыщается» магнитным потоком и перестает его усиливать.

Работа дросселя в режиме насыщения крайне опасна. Резкое падение индуктивности приводит к лавинообразному нарастанию тока в цепи, что может мгновенно вывести из строя ключевые транзисторы и другие элементы схемы.

При выборе всегда нужно убедиться, что максимальный пиковый ток в вашей схеме меньше, чем ток насыщения дросселя, а средний рабочий ток не превышает его номинальный ток по нагреву.

3. активное сопротивление (DCR – DC resistance)

Это омическое сопротивление самого обмоточного провода постоянному току. Измеряется в Омах (Ом) или миллиомах (мОм). Чем ниже DCR, тем лучше, так как это означает меньшие потери мощности (которые рассчитываются по формуле P = I² * R) и, соответственно, меньший нагрев компонента. Низкое DCR обычно достигается за счет использования более толстого провода, что, в свою очередь, увеличивает габариты и стоимость дросселя. Здесь всегда приходится искать компромисс между эффективностью, размером и ценой.

4. собственная резонансная частота (SRF – self-resonant frequency)

Любой реальный дроссель обладает не только индуктивностью, но и паразитной межвитковой емкостью. Эта индуктивность и емкость образуют параллельный колебательный контур, который имеет свою собственную частоту резонанса. На частотах ниже SRF компонент ведет себя как катушка индуктивности. На частоте SRF его импеданс (полное сопротивление) максимален. А вот на частотах выше SRF дроссель начинает вести себя как конденсатор, и его полезные свойства полностью теряются.

При проектировании высокочастотных устройств необходимо выбирать дроссель, собственная резонансная частота которого значительно выше максимальной рабочей частоты в схеме.

Сравнительный анализ популярных типов дросселей

Чтобы упростить выбор, рассмотрим основные типы дросселей в сравнительной таблице, исходя из их применения и характеристик.

Тип дросселя Основное применение Ключевые преимущества Недостатки С ферритовым сердечником Импульсные БП, DC-DC преобразователи, ВЧ-фильтры Высокая индуктивность при малых размерах, малые потери на ВЧ Резкое насыщение, чувствительность к температуре С сердечником из распыленного железа Фильтры выходного напряжения, силовые дроссели Высокий ток насыщения, «мягкая» характеристика насыщения Более высокие потери, чем у ферритов, большие размеры С ленточным сердечником (сталь) Низкочастотные сетевые фильтры (50/60 Гц), аудиоаппаратура Очень высокая индуктивность, способность работать с большими токами Большие габариты и вес, высокий уровень шума (гудение) Синфазный (Common Mode) Фильтры электромагнитных помех (EMI) на входе устройств Эффективно подавляет синфазные помехи, не влияя на полезный сигнал Не подавляет дифференциальные помехи Без сердечника (воздушный) ВЧ колебательные контуры, кроссоверы в акустике Отсутствие насыщения, высокая линейность, высокая SRF Низкая индуктивность, большие размеры, чувствительность к внешним полям

Практическое руководство по выбору

Процесс выбора можно свести к трем простым шагам:

1. Определите задачу и рабочие условия. Четко поймите, для чего вам нужен дроссель: для фильтрации питания, для DC-DC преобразователя или для подавления помех. Уточните диапазон рабочих частот, токов и напряжений, а также температурные условия.
2. Рассчитайте или определите требуемые параметры. Используя формулы или онлайн-калькуляторы для вашего типа схемы, определите необходимую индуктивность (L), максимальный рабочий ток (I_peak) и средний ток (I_avg).
3. Подберите компонент по каталогам и изучите документацию. С помощью полученных данных воспользуйтесь поиском по каталогам поставщиков. Выбрав несколько подходящих кандидатов, обязательно скачайте и внимательно изучите их техническую документацию (datasheet). Обратите внимание на графики зависимости индуктивности от тока и температуры. Убедитесь, что компонент подходит по габаритам и типу монтажа (SMD или выводной).

Тщательный подход к выбору дросселя — залог надежной и эффективной работы вашего электронного устройства. Экономия на этом компоненте или его выбор «на глазок» часто приводит к гораздо большим затратам времени и средств на последующий ремонт и отладку.

Дроссель в реальных схемах: практические примеры и частые неисправности

Теоретические знания о работе дросселя обретают истинную ценность, когда мы видим его в действии. Этот компонент является неотъемлемой частью множества схем, от классических аналоговых до самых современных цифровых. Давайте рассмотрим несколько ключевых примеров, чтобы наглядно понять, какую роль он выполняет, и с какими проблемами можно столкнуться при его неисправности.

Пример 1: п-образный LC-фильтр в блоке питания

Классическая задача любого блока питания — преобразовать переменное напряжение сети в стабильное постоянное. После выпрямления диодным мостом напряжение становится однополярным, но все еще сильно пульсирующим. Для его сглаживания используют фильтры, и один из самых эффективных — это П-образный LC-фильтр (названный так за схожесть его схемы с буквой «П»).

Он состоит из двух конденсаторов и дросселя между ними.

• Первый конденсатор (C1) заряжается до пикового значения выпрямленного напряжения и отдает энергию в нагрузку, когда напряжение на выходе диодного моста падает. Он выполняет основную, но «грубую» фильтрацию.
• Дроссель (L1), включенный последовательно, противодействует оставшейся переменной составляющей (пульсациям). Он «неохотно» пропускает через себя изменения тока, дополнительно сглаживая его.
• Второй конденсатор (C2) окончательно «убирает» остатки пульсаций, формируя на выходе практически идеально ровное постоянное напряжение.

Такая схема обеспечивает гораздо более качественную фильтрацию по сравнению с простым использованием одного конденсатора, что критически важно для чувствительной аппаратуры, например, высококачественных усилителей звука.

Пример 2: накопительный дроссель в понижающем DC-DC преобразователе (buck converter)

Практически все современные гаджеты, от смартфонов до ноутбуков, используют импульсные DC-DC преобразователи для эффективного формирования питающих напряжений. В понижающем преобразователе дроссель играет центральную, а не вспомогательную роль.

Схема работает в импульсном режиме. Электронный ключ (обычно MOSFET-транзистор) с высокой частотой (сотни кГц или МГц) подключает и отключает дроссель от источника входного напряжения.

1. Фаза 1 (ключ замкнут): Ток от источника течет через дроссель в нагрузку и заряжает конденсатор. При этом в магнитном поле дросселя накапливается энергия, а ток через него линейно нарастает.
2. Фаза 2 (ключ разомкнут): Источник отключается. Накопленная в дросселе энергия не может исчезнуть мгновенно. ЭДС самоиндукции поддерживает протекание тока в том же направлении через нагрузку (цепь замыкается через диод или второй транзистор). Дроссель отдает накопленную энергию, и ток через него спадает.

Регулируя соотношение времени замкнутого и разомкнутого состояния ключа (ШИМ-регулирование), можно очень точно поддерживать на выходе напряжение ниже, чем на входе, с очень высоким КПД (часто выше 95%). В этой схеме дроссель — это ключевой элемент, отвечающий за передачу и временное хранение энергии.

Диагностика неисправностей: на что обращать внимание

Дроссель — компонент достаточно надежный, но и он не вечен. Его неисправность может проявляться по-разному, и не всегда очевидно, что проблема именно в нем. Знание характерных симптомов поможет ускорить диагностику и ремонт.

Симптом неисправности Возможная причина (связанная с дросселем) Способы диагностики и решения Сильный гул или высокочастотный писк от устройства Механическая вибрация витков или пластин сердечника (для НЧ). Явление магнитострикции в ВЧ-дросселях («свист дросселей»). Работа на грани насыщения. Локализовать источник звука. Попробовать зафиксировать дроссель (залить лаком, компаундом). Если не помогает — заменить на аналог с лучшими характеристиками. Перегрев блока питания, выход из строя силовых транзисторов Насыщение сердечника из-за слишком большого тока. Слишком высокое активное сопротивление (DCR), вызывающее тепловые потери. Межвитковое замыкание. Проверить температуру дросселя под нагрузкой. Заменить на компонент с большим током насыщения и/или меньшим DCR. Проверить индуктивность LCR-метром (при замыкании она резко упадет). Высокий уровень пульсаций или помех на выходе БП Обрыв в обмотке дросселя фильтра. Короткое замыкание части витков, что привело к резкому падению индуктивности. Неверно подобранный номинал индуктивности. Проверить целостность обмотки мультиметром в режиме омметра («прозвонка»). Измерить индуктивность. Проверить соответствие компонента схеме. Устройство не включается, нет выходного напряжения Полный обрыв обмотки дросселя, стоящего в силовой цепи последовательно с нагрузкой. Проверить мультиметром на обрыв. Если сопротивление бесконечно — дроссель неисправен и требует замены.

Понимание роли дросселя в конкретной схеме — ключ к успешной диагностике. В одном случае он лишь сглаживает пульсации, и его выход из строя приведет к ухудшению качества питания, а в другом — он является сердцем преобразователя, и любая его неисправность немедленно вызовет каскадный отказ более дорогих и сложных компонентов.

Дроссель и современные тенденции в электронике

Мир электроники не стоит на месте. Требования к устройствам постоянно растут: они должны становиться меньше, мощнее, энергоэффективнее и дешевле. Эти тенденции напрямую влияют и на пассивные компоненты, включая дроссели. Разработчикам приходится искать новые материалы, технологии и конструктивные решения, чтобы соответствовать вызовам времени.

Тренд 1: неуклонная миниатюризация

Главный вызов для современных дросселей — уменьшение размеров при сохранении или даже улучшении электрических характеристик. Если раньше дроссели были одними из самых громоздких элементов на плате, то сегодня, благодаря развитию технологий поверхностного монтажа (SMD), они могут быть размером с рисовое зернышко. Это достигается за счет:

• Многослойных технологий: Витки катушки «печатаются» в виде дорожек внутри керамического или ферритового монолитного корпуса.
• Новых материалов сердечника: Разрабатываются композитные материалы с высокой магнитной проницаемостью, что позволяет получить нужную индуктивность при меньшем количестве витков и, соответственно, меньших габаритах.
• Оптимизации конструкции: Использование тонких проводов и прецизионной намотки позволяет максимально эффективно использовать внутренний объем компонента.

Тренд 2: повышение рабочих частот

Для уменьшения размеров не только дросселей, но и конденсаторов в импульсных преобразователях, инженеры постоянно повышают их рабочую частоту. Если 10-15 лет назад частота в 100 кГц считалась высокой, то сегодня нормой являются сотни килогерц, а в передовых разработках — единицы и даже десятки мегагерц. Это предъявляет к дросселям особые требования:

• Низкие потери на высоких частотах: Используются специальные ферритовые материалы и конструкции сердечников (например, с распределенным зазором), чтобы минимизировать потери на перемагничивание и вихревые токи.
• Высокая собственная резонансная частота (SRF): Конструкция должна иметь минимальную паразитную емкость, чтобы дроссель оставался индуктивностью в широком диапазоне частот.
• Минимизация скин-эффекта: На высоких частотах ток вытесняется к поверхности проводника (скин-эффект), что увеличивает его активное сопротивление. Для борьбы с этим применяют специальные провода, например, литцендрат (провод, свитый из множества тонких изолированных жилок).

Основные направления, стимулирующие эволюцию технологий производства дросселей.

Тренд 3: интеграция и гибридные решения

В погоне за компактностью и эффективностью производители все чаще идут по пути интеграции. Появляются так называемые «силовые модули» (Power Modules), где в одном корпусе объединены силовой ключ (транзистор), драйвер управления и накопительный дроссель. Такое решение не только экономит место на плате, но и позволяет оптимизировать взаимное расположение компонентов для минимизации паразитных индуктивностей и емкостей, что улучшает общую производительность и снижает уровень электромагнитных помех.

Заключение

Итак, мы подробно рассмотрели, что такое дроссель, как он работает и какую незаменимую роль играет в современной электронике. Это не просто катушка провода, а ключевой компонент, отвечающий за фильтрацию токов, накопление энергии и подавление помех. Понимание его свойств и характеристик — основа для создания надежных и эффективных электронных устройств.

Подходя к выбору дросселя для своего проекта, всегда помните главный совет: не ограничивайтесь только значением индуктивности. Всегда анализируйте полный набор параметров — номинальный ток, ток насыщения и активное сопротивление, — сопоставляя их с реальными условиями работы вашей схемы. Теперь, вооружившись этими знаниями, вы сможете более осознанно подходить к проектированию и ремонту электроники. Не бойтесь изучать техническую документацию и экспериментировать, ведь именно так рождаются по-настоящему качественные и долговечные устройства!
